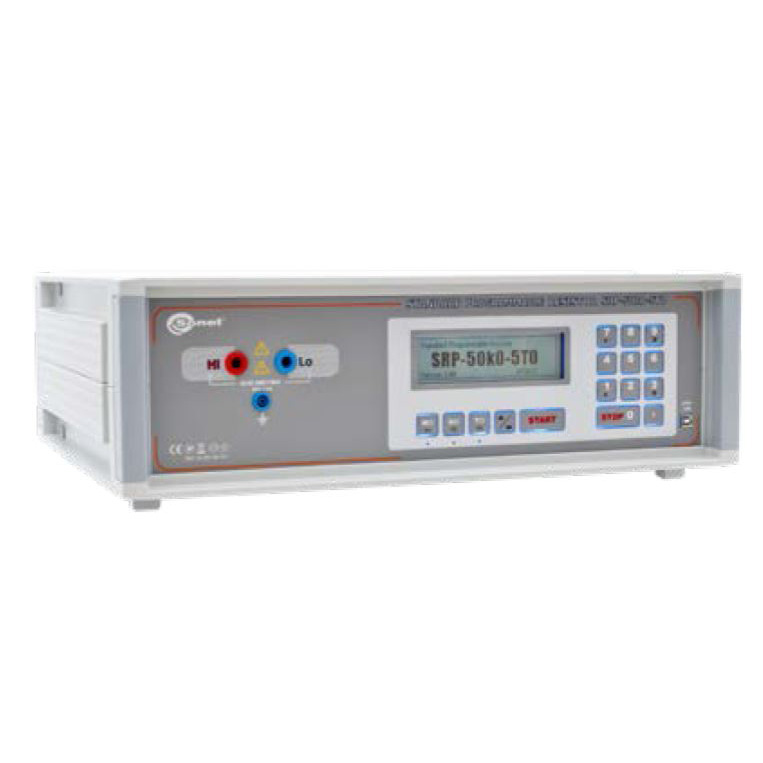

Kalibrátory odporu SRP-10G0-10T0 / SRP-50k0-5T0 / SRP-50k0-10G0 / SRP-50k0-100G0

Kalibrátory odporu

Kalibrátory odporů jsou zdrojem vysokých odporů, používaným jako vzorové zařízení za účelem kalibrace a kontrolních zkoušek analogových a digitálních měřicích přístrojů izolačního odporu. Odpor získávaný díky kalibrátorům může dlouhou dobu probíhat pod vnějším stejnosměrným napětím do 5000 V (SRP-50k0-5T0) nebo 2500 V (SRP-50k0-10G0 a SRP-50k0 100G0) za podmínky, že proud v měřeném obvodu nepřekročí hodnotu 1,5 mA (3 mA pro SPR-50k0-5T0). Požadovaný odpor je nastavitelný uživatelem pomocí dotykové klávesnice kalibrátoru nebo pomocí externí PC aplikace. Nastavení požadované hodnoty probíhá automaticky díky komutaci přesné odporové matrice. Ovládací procesor vypočítává požadovanou kombinaci rezistorů zajišťující odpovídající přesnost získávaného odporu.

Další technické údaje:

• napájecí napětí U……………………………………………………………………. 100…240 V AC (50/60 Hz)
• maximální příkon……………………………………………………………………………………………….. 75 VA
• rozsah provozní teploty…………………………………………………………………………………. +10…30ºC
• maximální proud v měřeném obvodu……………………………………………………3mA (SRP-50k0-5T0)
  ………………………………………………………………………1,5mA (SRP-50k0-10G0 a SRP-50k0-100G0
• maximální provozní napětí…………………………. 5000 V DC (SRP-50k0-5T0)
  ………………………………….2500 V DC (SRP-50k0-10G0 a SRP-50k0-100G0)
• dlouhodobá stabilita rezistorů …………………………………………………. < 1%
• rozměry…………………………………………………………….. 540x450x200 mm
• hmotnost……………………………………………………………………… cca. 16 kg
• max. pracovní výška…………………………………………………………….2000 m

O programu:

Program SRP je určen ke spolupráci kalibrátorů odporu s počítačem. Program je jednoduchý na ovládání a je vhodným nástrojem pro zkoušky zařízení pomocí kalibrátoru. Kalibrátor je nutné připojit k počítači pomocí portu USB.

Možnosti programu:

• dálkové ovládání kalibrátoru,
• vytváření a ukládání automatických programů ke kontrole zkoumaných zařízení,
• nastavení blokace klávesnice v kalibrátoru a doby přepnutí do režimu spánku,
• změna jasu displeje a zvuků při stisku klávesnice,
• výběr jazyka obsluhy programu,
• aktualizace softwaru kalibrátoru z počítače pomocí rozhraní USB.
