Sonel LKZ-1500 – Lokátor podzemních vedení

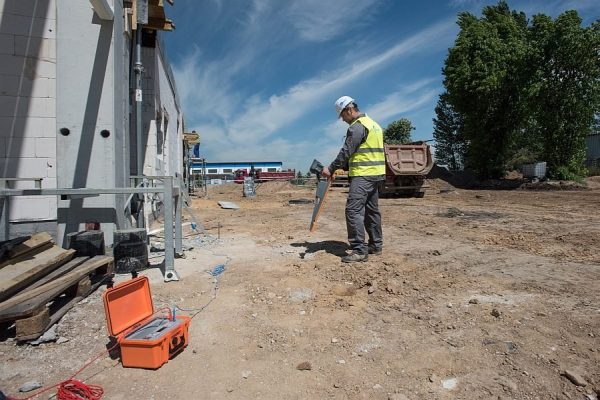

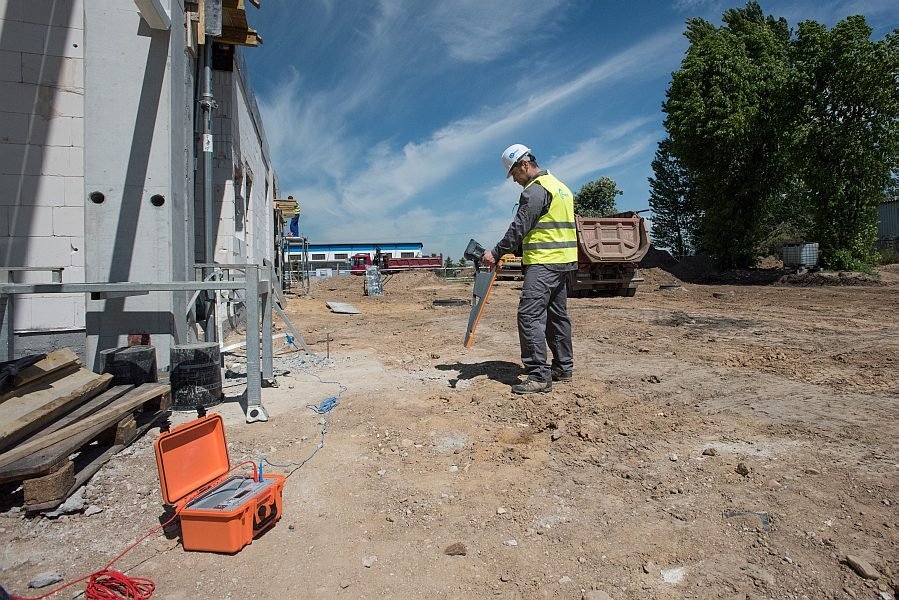

LKZ-1500 je sada pro lokalizaci podzemních vedení, která sestává z vysílače a přijímače. Umožňuje najít, identifikovat a sledovat trasu kovových objektů v zemi, jako například napájecí a řídicí kabely, datové a telekomunikační kabely, podzemní komponenty systému ochrany před bleskem, instalace katodické ochrany, zařízení na úpravu vody a kanalizace, plynovodní, palivové a ropu trasy, topné systémy a předizolované potrubí.

Funkce:

Funkce přijímače (lokátoru):

• lokalizace polohy umístění kabelu
• označení směru trasy kabelu vzhledem k ose přijímače (funkce kompasu),
• určení současné hloubky kabelu v aktivním režimu (s vysílačem) iv pasivním režimu (bez vysílače),
• záznam pozice umístění objektu do paměti a přes PC do mapy (s ext. Modulem GPS),
• Paměť až 10 000 souřadnic),
• možnost vyhledání poškozených míst kabelů (zkrat, izolace, uzemnění).
• Přijímač pracuje v širokém frekvenčním rozsahu:
• pasivní režim (50 Hz – 60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz),
• rezonanční signály ve dvou frekvenčních rozsazích 48 Hz – 14 kHz a 10 kHz-36 kHz,
• aktivní režim (273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz),
• detekce poškození izolace kabelu (A-rám nebo DKI),
• napájení akumulátorem NiMH 6V, 2Ah nebo bateriemi LR6 AA 5ks,

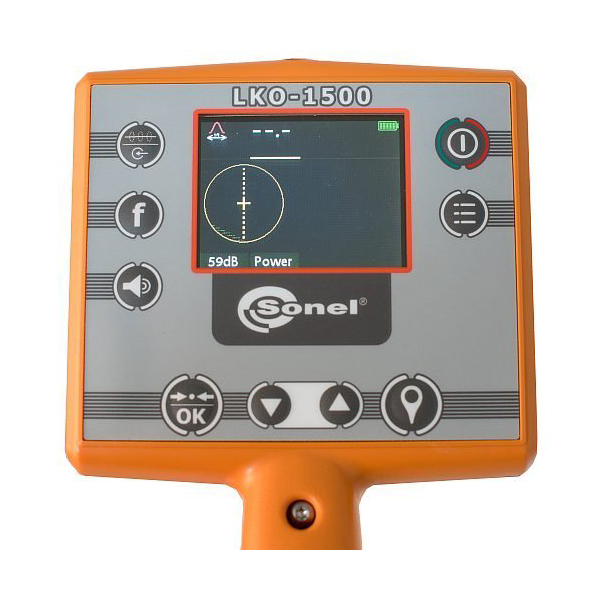

• grafické zobrazení polohy, hloubky objektu a směr vedení
• hloubka lokalizace do 6 m
• rozměry: 700x300x140 [mm],
• hmotnost: cca 1,8 kg,
• rozsah provozních teplot od -20 ° C do +55 ° C,
• krytí: IP 54

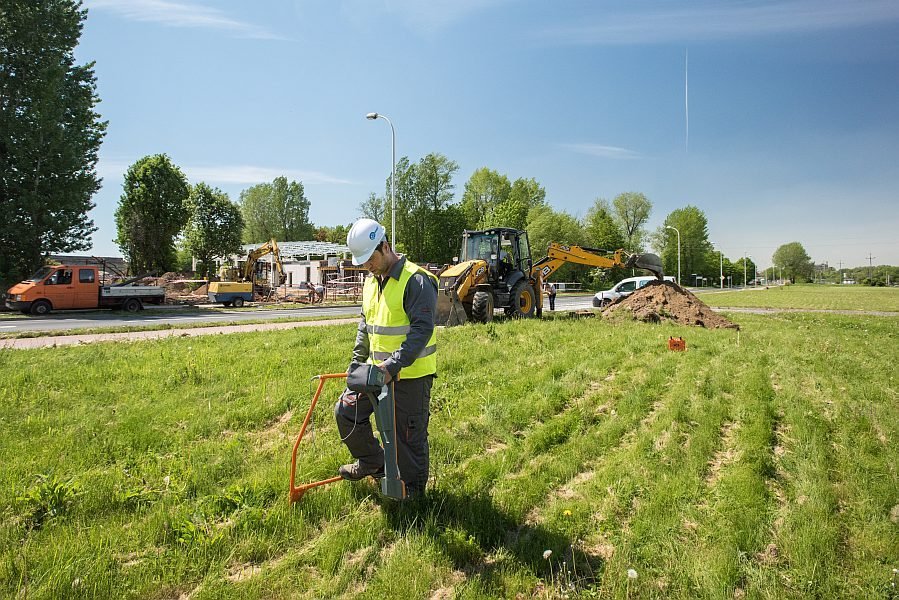

• volitelný A-rám, umožňuje rychlé lokalizace kabelových poruch a vyhledávání zkratů mezi vodiči silových kabelů.

Vysílač:

• výkon vysílače: max. 10W (k dispozici: 1W, 2W, 5W, 10W),
• připojení přímé nebo nepřímé vnitřní vysílací anténou nebo přes indukční kleště (N1)
• nepřetržitý nebo intervalový režim provozu, který zvyšuje výdrž akumulátoru (12V / 7Ah),
• robustní obal, segmentový displej,
• rozsah provozních teplot od -30 ° C do +55 ° C,
• rozměry: 275x250x180 [mm]
• hmotnost: cca 4,9 kg
• krytí: IP 54 (IP53 s otevřeným krytem)

Rozsah dodávky:

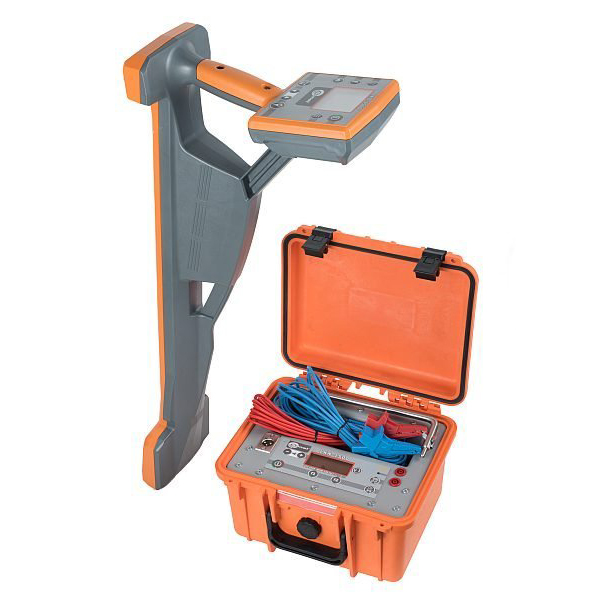

• LKN-1500 – vysílač WMXXLKN1500

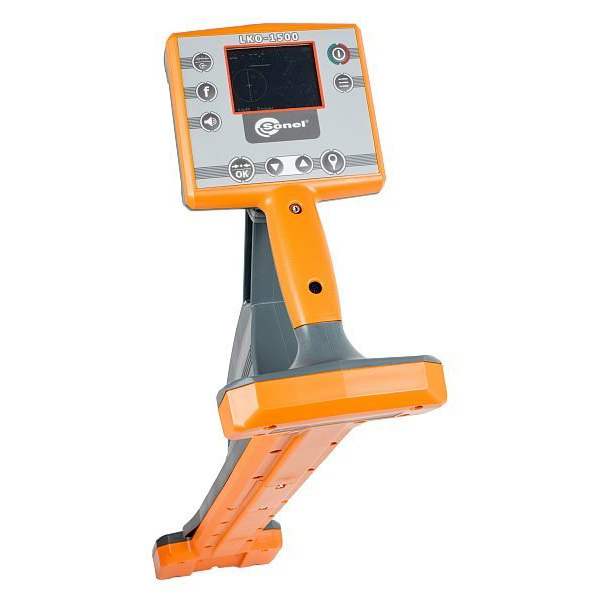

• LKO-1500 – přijímač WMXXLKO1500
• Modrý 5m kabel s banánovými konektory WAPRZ005BUBB
• Červený kabel 5m s banánovými konektory WAPRZ005REBB
• Krokosvorka – modrá K02 WAKROBU20K02
• Krokosvorka – červená K02 WAKRORE20K02
• Uzemňovací sonda 23 cm WASONG23
• Nabíječka baterií Z16 (vysílač) WAZASZ16
• Nabíječka baterií Z17 (přijímač) WAZASZ17
• Pouzdro pro přijímač L13 WAFUTL13
• Sluneční clona pro přijímač WAPOZOSL4
• Dobíjecí baterie NiMH 6V, 2Ah WAAKU23
• Pouzdro pro 5ks AA baterie WAPOJ3
• SW LKZ Terminal
• Uživatelská příručka
