Reflektometry
Diagnostika vad pomocí přístrojů řady TDR
- poloha vady v silových a telekomunikačních kabelech
- dva nezávislé kurzory pro indikaci polohy dvou chyb a vzdálenosti mezi nimi (TDR-420)
- poloha vady v koaxiálních kabelech
- poloha vady v kabelech infrastruktury
- zjištění přerušení, zkratů, poškození způsobených vlhkostí nebo jinými změnami v impedanci kabelu
- grafická prezentace vad kabelu s označením vzdálenosti k vadě na displeji
Použití:
Přístroje TDR-410 a TDR-420 time-domain jsou navrženy pro zjišťování polohy vad v kovových vodičích. Tyto jsou určeny pro velkoobchodníky s elektrickým zbožím a obchodníky s kabely, společnosti provádějící elektrické instalace, perzonál provádějící údržbu ve výrobních závodech a stavební pracovníky. Tato zařízení splňují očekávání všech, kteří musí přesně lokalizovat vady a konce drátu buď v silových nebo komunikačních kabelech.
Vlastnosti přístroje:

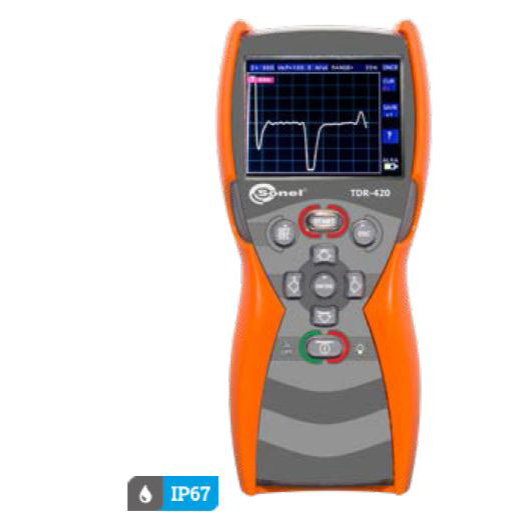

Reflektometry SONEL se vyznačují vysokým operačním rozsahem až 6,000 m (TDR-420), velice nízkým rozpětím chyb měření (v řádu 1%) a schopností nastavit jako rychlost šíření a impedanci prošetřovaného kabelu. Použitím dvou kurzorů by neměl být problém s určením jak vzdálenosti ke dvěma chybám, tak i vzdálenosti mezi nimi. Snadný odečet Reflektometr TDR-420 je vybaven čitelným barevným displejem, který, vzhledem k jeho rozlišení 320×240 pixelů, umožňuje dokonce přesnější označení místa vady.
Integrovaná nápověda:
Do přístroje TDR-420 byla doplněna užitečná funkce nápovědy za účelem umožnění vyhodnocení výsledku dosaženého během měření. Díky této funkci může uživatel rychle určit druh anomálie, která se vyskytuje v kontrolovaném úseku kabelu, porovnáním zobrazeného reflektogramu s typickými profily vad.
Odolné a praktické pouzdro
Jako odpověď na potřeby zákazníka byly nové modely TDR-420 navrženy pro práci v obtížných podmínkách prostředí. Jedinečné pouzdro s krytím IP67 zajišťuje, že je přístroj jak voduvzdorný, tak i odolný pronikání prachu. Další výhodou je elastomerový povrch pouzdra, který zamezuje vyklouznutí přístroje z rukou a poskytuje ochranu při náhodném upadnutí.
