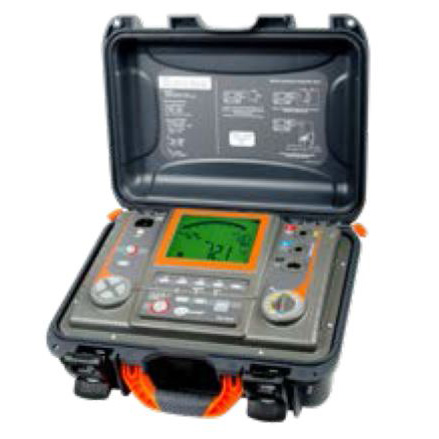

Měřicí přístroj izolačního odporu SONEL MIC-5010 / MIC-5005

Měřicí přístroj izolačního odporu

Měření izolačního odporu:

• Měření izolačního odporu:
• měřicí napětí volitelné v rozsahu 50…1000 V každých 10 V, v rozsahu 1000 V…5000 V každých 25 V,
• stálé zobrazení měřeného izolačního odporu nebo únikového proudu,
• samočinné vybití kapacity měřeného objektu po ukončení měření izolačního odporu,
• akustická signalizace pětisekundových časových úseků, které ulehčuje snímání časových parametrů,
• nastavitelný čas měření – maximálně 99’59“,
• odpočítávané časy měření T1,T2,T3 pro měření jednoho nebo dvou absorpčních činitelů v rozsahu 1…600 s,
• měření absorpčních činitelů Ab1, Ab2, DAR, PI,
• zobrazení skutečného měřicího napětí v průběhu měření,
• maximální měřicí proud 1,2 mA nebo 3 mA,
• zabezpečení před měřením objektů pod napětím
• měření izolačního odporu pomocí dvou nebo tří kabelů,
• měření s využitím kabelů s délkou do 20 m,
• měření krokovým napětím (5 V),
• měření vybíjení dielektrika (DD),
• lokalizace poškození (spálení),
• odolnost proti rušením – digitální filtry pro měření při vysokých rušeních (10 s, 30 s, 60 s),

Doplňkové funkce měřicích přístrojů:

• Měření kontinuity ochranných vodičů a ochranných pospojování podle
• normy PN-EN 61557-4 proudem ≥ 200 mA (MIC-5010).
• Nastavitelné limity minimálního izolačního odporu a maximálního odporu
• Rcont (MIC-5010).
• Měření kapacity v průběhu měření RISO.
• Měření únikového proudu při měření izolačního odporu.
• Měření stejnosměrného a střídavého napětí v rozsahu 0…600 V.
• Paměť 990 buněk (11880 zápisů) spolu s možností bezdrátového zaslání
• dat do počítače PC (pomocí adaptéru USB – OR-1) nebo pomocí kabelu USB.
• Napájení ze sad akumulátorů, vestavěná rychlonabíječka.
• Podsvícená klávesnice (MIC-5010).
• Měřicí přístroje splňují požadavky normy PN-EN 61557.í.

Elektrická bezpečnost:

• druh izolace ………………………………………………………. dvojitá, podle PN-EN 61010-1 a IEC 61557
• měřicí kategorie ……………………………………. CAT IV 600 V (CAT III 1000 V) podle PN-EN 61010-1
• míra ochrany krytu podle PN-EN 60529 ………………………… IP54 (IP67 s uzavřeným obalem krytu)

Nominální podmínky užívání:

• provozní teplota ……………………………………………………………………………………………-20…+50°C
• skladovací teplota ………………………………………………………………………………………..-25…+70°C
• vlhkost …………………………………………………………………………………………………………20%…80%
• nadmořská výška ……………………………………………………………………………………………..≤2000 m
• referenční teplota ………………………………………………………………………………………….+23°C ± 2°C
• referenční vlhkost …………………………………………………………………………………………..40%…60%

Další technické údaje:

• napájení měřicích přístrojů……………………………………………………..zabudovaný gelový akumulátor
• ……………………………………………síťové, dodatečně pro MIC10k1 a MIC-5050: 90 V – 260 V 50/60 Hz
• hmotnost ………………………………………………………………………………………………………….cca 7 kg
• rozměry. …………………………………………………………………………………………..390 x 310 x 170 mm
• displej MIC-10k1 a MIC-5050…………………………………………………………………….. LCD 5,6″ grafický
• displej MIC-5010 a MIC-5005…………………………………………………………………..LCD segmentový
• přenos výsledků MIC-10k1 a MIC-5050U ………………………………………….. SB port nebo Bluetooth®
• přenos výsledků MIC-5010 a MIC-5005 ……………………………………….USB port nebo bezdrátový z OR-1
