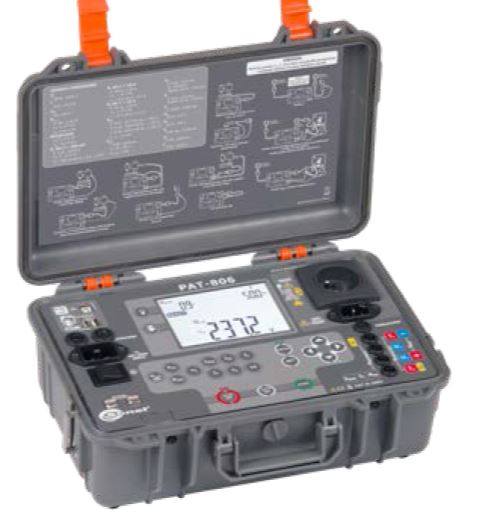

Měřicí přístroj bezpečnosti elektrických přístrojů SONEL PAT-806

Měřicí přístroj bezpečnosti elektrických přístrojů

Základní funkce přístroje:

• měření odporu ochranného vodiče proudem: 200 mA, 10 A, 25 A – I. bezpečnostní třída,
• měření izolačního odporu – měřicí napětí: 100 V, 250 V a 500 V,
• měření náhradního únikového proudu,
• měření únikového proudu PE,
• měření reziduálního únikového proudu,
• měření dotykového únikového proudu,
• měření výkonu,
• měření odběru proudu,
• test kabelu IEC,
• kontrola pojistky
• kontrola odporu obvodu L-N,
• měření napětí a kmitočtu sítě,
• automatické, programovatelné testovací postupy, měření parametrů zařízení pro obloukové svařování (PN-EN 60974-4):
• měření jmenovitého napětí svařovacích zařízení ve stavu bez zatížení,
• měření únikového proudu svařovacího obvodu IL,
• měření primárního únikového proudu.

Doplňkové funkce měřicího přístroje:

• automatický výběr měřicího rozsahu,
• 990 paměťových buněk výsledků měření s možností jejich zaslání do počítače PC pomocí portu USB nebo s možností tisku.
• profesionální software ke zpracování dat a vytváření zpráv (volitelné),
• spolupráce se čtečkou čárových kódů a s tiskárnou,
• spolupráce s přenosnou pamětí flash,
• velký, čitelný displej s možností podsvícení.

Elektrická bezpečnost:

• výrobek splňuje požadavky EMC …………………………………….. podle norem PN-EN 61326-1:2006
  ……………………………………………………………………………………………… a PN-EN 61326-2-2:2006
• druh izolace ……………………………………………………… dvojitá, podle PN-EN 61010-1 a IEC 61557

Další technické parametry:

• napájení měřicího přístroje……………………………………………………………………..187…265V, 50Hz
• proudové zatížení………………………………………………………………………………….max. 16A (230V)
• paměť výsledků měření…………………………………………………………………………………..990 buněk
• přenos dat do počítače PC……………………………………………………………………………….. port USB
• rozměry…………………………………………………………………………………………. 330 x 235 x 120mm
• hmotnost měřicího přístroje…………………………………… PAT-800 cca 4,05 kg, PAT-805 cca 4,75 kg

Nominální provozní podmínky:

• provozní teplota …………………………………………………………………………………………… 0…+40°C
• teplota skladování ……………………………………………………………………………………… -20…+70°C
• vlhkost………………………………………………………………………………………………………… 20…80%

Přístroj umožňuje měření v souladu s:

• PN-EN 60745-1: Ruční nástroje s elektrickým pohonem. Bezpečnost používání. Část 1:
• Všeobecné požadavky.
• PN-EN 61029: Bezpečnost používání přenosných nástrojů s elektrickým pohonem. Vš. požadavky.
• PN-EN 60335-1: Bezpečnost elektrických přístrojů k domácímu a podobnému použití. Vš. požadavky.
• PN-EN 60950: Bezpečnost zařízení informační techniky.
• VDE 0707-1: Opravy, výměny a zkoušky elektrických přístrojů. Část 1. Všeobecné požadavky.
• VDE 0702: Opravné zkoušky elektrických přístrojů,
• EN60974-4: Zařízení pro obloukové svařování – Část 4: Pravidelná kontrola a testování.
• VDE 0404-1: Kontrolní a měřicí zařízení pro kontrolu elektrické bezpečnosti elektrických přístrojů. Část 1: Všeobecné požadavky.
• VDE 0404-2: Kontrolní a měřicí zařízení pro kontrolu elektrické bezpečnosti elektrických přístrojů. Část 2: Kontrolní zařízení pro kontrolu po opravě, změně nebo pro opakující se kontroly.
