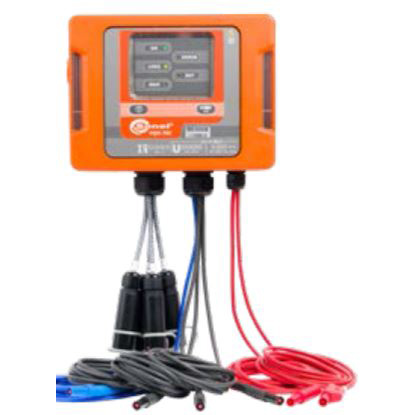

Analyzátory kvality napájecí sítě SONEL PQM-700

Analyzátory kvality napájecí sítě

Měřené parametry (EN 50160-4-30 třída S):

• napětí L1, L2, L3 (čtyři měřené vstupy)
• průměrné, minimální a maximální, okamžité hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými jednofázovými transformátory,
• proudy L1, L2, L3, N (čtyři měřené vstupy)
• průměrné, minimální a maximální, okamžité hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými jednofázovými transformátory,
• špičkové koeficienty pro proud (CFI) a napětí (CFU),
• kmitočet v rozsahu 40 Hz – 70 Hz,
• činný výkon (P), jalový (Q), deformační (D), zdánlivý (S), spolu s určením charakteru jalového výkonu (kapacitní, indukční),
• výpočet jalového výkonu metodou: Budeanu, IEEE 1459,
• energie činná (E), jalová (E), zdánlivá (E),
• účiník (Power Factor), cosφ, tgφ,
• harmonické do 40té v napětí i proudu,

Přístroj je určen pro provoz v sítích:

• se jmenovitým kmitočtem 50/60 Hz,
  se jmenovitými napětími: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V,
• v sítích stejnosměrného proudu,
• systémy podporovaných sítí:
• jednofázový, dvoufázový se společným N,
• třífázový systém, zapojení do hvězdy s vodičem N a bez něj,
• třífázový systém, zapojení do trojúhelníku,

Měřená parametry (EN 50160-4-30 třída S):

• napětí L1, L2, L3 (čtyři měřené vstupy)
• průměrné, minimální a maximální, okamžité hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými jednofázovými transformátory,
• proudy L1, L2, L3, N (čtyři měřené vstupy)
• průměrné, minimální a maximální, okamžité hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými jednofázovými transformátory,
• špičkové koeficienty pro proud (CFI) a napětí (CFU),
• kmitočet v rozsahu 40 Hz – 70 Hz,
• činný výkon (P), jalový (Q), deformační (D), zdánlivý (S), spolu s určením charakteru jalového výkonu (kapacitní, indukční),
• výpočet jalového výkonu metodou: Budeanu, IEEE 1459,
• energie činná (E), jalová (E), zdánlivá (E),
• účiník (Power Factor), cosφ, tgφ,
• harmonické do 40té v napětí i proudu,
• koeficient harmonických zkreslení THD proudu a napětí,
• hodnota krátkodobé (PST) a dlouhodobé (PLT) míry vjemu flikru (splněny požadavky EN 61000-4-15 třída S),
• nesymetrie napětí (splněny požadavky EN 61000-4-30 třída S) a proudů,
• záznam událostí proudu spolu s oscilogramy (do 1 s) a diagramy RMS ,s periody
• všechny parametry jsou zaznamenávány v souladu s třídou S normy EN 61000-4-30.

Přístroj splňuje požadavky stanovené normami:

• EN 61000-4-30 (třída A) (elektromagnetická kompatibilita – měřicí metody)
• EN 61000-4-7 (třída I) (měření harmonických složek)
• EN 61000-4-15 (třída A) (blikání světla)
• EN 50160 (měření napájecího napětí)
• EN 61010-1 (bezpečnost měřicích přístrojů)
• PN-EN 61326 (elektromagnetická kompatibilita – elektrické měřicí vybaveni“
